国产3nm工艺迎来突破中科院成功研发全固态DUV光源方案

近日,中国科学院一支科研精英在《国际光电工程学会》期刊上发表了一项重大科研成果——全固态深紫外(DUV)激光光源技术。该技术以创新的固态激光方案为核心,成功实现了193nm波长相干光的输出,这一突破理论上能够推动半导体制造工艺迈向3nm节点。这不仅标志着我国在光刻技术自主化征程上迈出了关键一步,更为我国半导体产业的未来发展照亮了道路。推荐各位业界同仁关注这一创新成果,它将为行业带来新的启示和方向。

国产3nm工艺迎来突破中科院成功研发全固态DUV光源方案

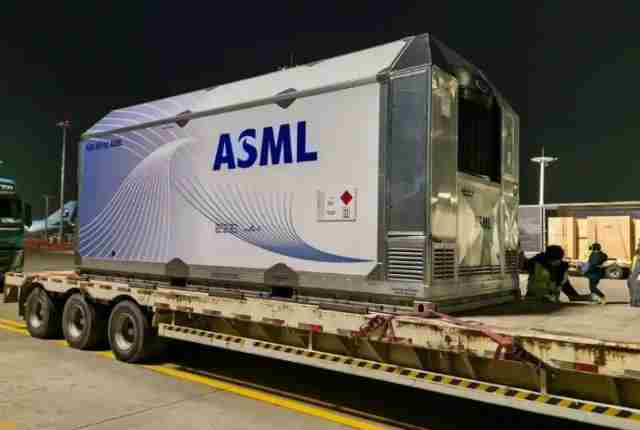

值得注意的是,当前全球光刻巨头ASML、尼康、佳能使用的DUV光刻系统,均依赖氟化氙准分子激光技术。这类气体激光器需要持续注入氩氟混合气体,在高压电场中生成193nm波长光子,其系统复杂程度高且能耗较大。相比之下,中科院自主研发的固态方案采用Yb:YAG晶体放大器作为核心光源,通过分光-变频-合成的技术路线,在完全固态结构下实现了同波长激光输出。

科研人员将1030nm基频激光分两路处理:其中一束通过四次谐波转换生成258nm激光,另一束经光学参数放大后形成1553nm激光。这两束激光在串级硼酸锂晶体中混合后,最终产出的193nm激光线宽已控制在0.11pm以内,光谱纯度达到商用准分子激光器标准。尽管目前70mW的平均功率和6kHz频率尚不及传统方案的1%,但固态设计的先天优势已初现端倪。

并且该技术摆脱了对稀有气体的依赖,理论上可使光刻系统体积缩小30%以上。若后续能在功率密度和频率稳定性方面实现突破,或将改变现有DUV光刻设备的技术格局。不过正如论文中坦承的,当前实验室样机与工业级应用仍存在量级差距,需要材料科学和精密制造领域的协同攻关。

这项研究正值全球半导体产业链加速重构之际。尽管距离实际应用尚有距离,但固态DUV光源的突破无疑为国产光刻技术提供了更多可能性选择。在光刻机核心部件长期受制于人的背景下,这种底层技术的原始创新显得尤为重要。
